天禹智控防爆激光硫化氢分析仪（壁挂式）TY-9500EX

硫化氢具有强烈的毒性和腐蚀性，在一些工业生产如采矿、含硫石油开采yu提炼、天然气开采yu运输过程中，均存在硫化氢产生yu泄漏的风险。壁挂式防爆激光硫化氢气体分析仪，测量精度高、响应速度快，且维护成本低、操作方便简单等特点，能够弥补现有测量方法的不足。

二．产品背景：

硫化氢具有强烈的毒性和腐蚀性，在一些工业生产如采矿、含硫石油开采yu提炼、天然气开采yu运输过程中，均存在硫化氢产生yu泄漏的风险。为了控制硫化氢气体泄漏可能对人体健康及环境造成的污染威胁，研究一种高灵敏度的监测方法具有十分重要的研究意义和应用价值。现有的标准检测方法中滴定显色法需要取样，并对样气进行预处理，过程繁琐，定量精度差，而且得到的数据严重滞后于工业现场的气质变化；电化学传感器响应时间较长，使用寿命较短，并且监测范围小，因此，以上方法均不满足高灵敏度硫化氢在线监测需要。有限的几种从国外进口的在线分析仪器，由于价格昂贵，目前仅限于少数气井和集气站使用，而且还在不同程度上存在着使用维护困难，易受现场环境及各种污染物干扰二不够稳定可靠等问题。

光学检测方法在气体在线监测领域应用广泛，主要包括差分吸收激光雷达法（DIAL）、非色散红外法（NDIR）、傅里叶变换红外光谱法（FTIR）、差分光学吸收色谱法（DOAS）和可调谐激光吸收光谱法（TDLAS）等。由于硫化氢含量相对较低，并且常yu其他气体混合存在，因此要求监测方法具有较高的灵敏度，以及较强特异性。DIALyuNDIR法检测灵敏度相对较低，FTIR方法需要比较复杂的建模处理方法，DOAS方法往往针对紫外波段范围内吸收明显的气体有效，在硫化氢气体检测领域应用受到一定限制，而TDLAS技术具有实时在线、操作简单、反应快速和**稳定的特点，能够弥补现有测量方法的不足。

气体分子的内在结构决定了其特有的自然振动频率。当入射光束刚好满足被测分子的自然振动频率时，该分子便会吸收入射光束的能量。当局有该选定频率的一定强度的光束通过样品池时，由于被测气体的吸收作用，光束的强度会产生衰减。为了进一步提高浓度测量的信噪比，在实际的测量中采用波长调制技术。其原理是在原有的激光驱动型号中加载一个高频正弦信号，产生的激光信号经过气体介质吸收后，利用锁相放大器解调制，得到其二次谐波信号。

TDLAS技术基于激光调谐yu锁相放大技术，光源采用可调谐激光器，利用温度或者电流调谐方式使激光器波长扫过待测气体特征吸收峰，并采用锁相方法提起吸收信号中二次谐波分量，根据吸收峰强度计算气体浓度。该方法具有速度快、灵敏度高、检测范围大、信号抗干扰能力强等优点，在各种气体在线监测领域应用广泛。

TDLAS检测核心技术是激光二极管调谐yu锁相检测技术，系统组成如图所示：

检测系统主要组成包括激光器调谐电路yu激光器单元、检测器yu锁相放大模块以及数据处理单元。激光器调谐电路通过温度yu电流调谐两种方式对激光器输出波长进行调谐。温度调谐范围较大，可以保证激光器输出波长范围覆盖硫化氢气体吸收范围，电流调谐速率较快，可以提高测定精度yu灵敏度。首先采用温度调谐方式确定工作波长区间，然后用正弦电流驱动信号对激光器进行调谐。锁相检测部分利用激光调谐电路输出正弦信号作为参考信号，结合相敏检波原理，从光电检测单元测量到的气体吸收信号中提取二次谐波分量，并拟合获得硫化氢气体吸收线型，穿输入数据处理单元，根据吸收峰强度可建模处理计算硫化氢气体浓度。

可调谐激光吸收光谱法的硫化氢在线分析系统，测量精度高、响应速度快，且维护成本低、操作方便简单等特点，能够弥补现有测量方法的不足。

产品名称及型号：壁挂式防爆激光硫化氢气体分析仪TY-9500EX

三、产品特点：

1、使用量程范围广，精度高，可以测量ppmv到百分量级H2S;

2、覆盖脱硫前后H2S和总硫浓度测量;

3、测量过程连续不间断，无死区;

4、不受背景气体如CH4和CO2干扰，在恶劣工业环境中运行稳定可靠;

5、无转动部件,需专门维护,简单易用;

6、自动定期校准零点和读数;

7、探头使用寿命长达7到10年，无需更换;

8、总硫分析仪采用低温水解技术，**性高;

9、ppmv和mg/m³单位可根据用户需求设置;

10、不锈钢材质，整机防硫处理，耐腐蚀性强。

四、技术参数（上传方式2选一）

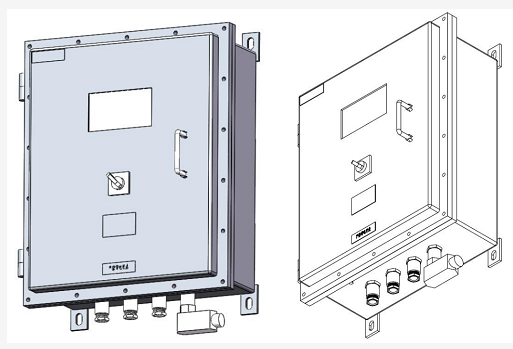

五、产品外观：
